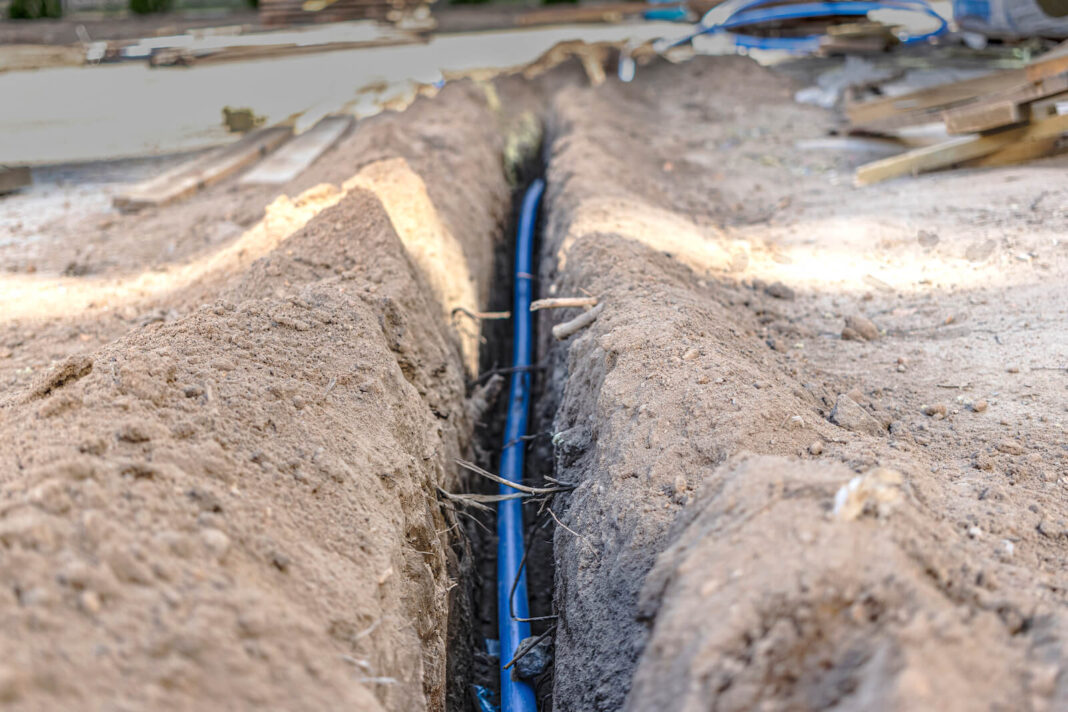

Zastanawiasz się, jak najlepiej doprowadzić prąd do swojego domu? Wybór odpowiedniego kabla ziemnego to decyzja, która ma ogromne znaczenie dla bezpieczeństwa, niezawodności i wyglądu całej instalacji. Choć zakopanie kabla może na początku wydawać się droższe niż tradycyjne linie napowietrzne, korzyści są naprawdę znaczące. Przede wszystkim, kable zakopane pod ziemią są o wiele bardziej odporne na wszystko, co zsyła nam pogoda, ale też na przypadkowe uszkodzenia mechaniczne. No i nie oszukujmy się – wizualnie też zyskujemy, bo nie ma tych wszystkich wiszących drutów. W tym artykule dokładnie przyjrzę się różnym rodzajom kabli, wymogom prawnym, jak wszystko zaplanować i ułożyć, a także ile to wszystko kosztuje i jak o to zadbać. Dzięki temu podejmiesz mądrą decyzję i Twój dom będzie bezpiecznie i stabilnie zasilany przez długie lata.
Rodzaje kabli ziemnych do zasilania domu: YKY kontra YAKY
Jeśli chodzi o kable do układania w ziemi, do zasilania domów najczęściej spotkasz dwa typy: YKY i YAKY.
- Kabel YKY: To miedziany przyjaciel z izolacją z PVC. Jest naprawdę wytrzymały, świetnie radzi sobie z wilgocią, uszkodzeniami mechanicznymi i promieniowaniem UV. No i świetnie przewodzi prąd, dlatego jest często wybierany do domów, gdzie liczy się niezawodność i to, żeby było na lata. Zwykle spotkasz go w przekrojach 5×10 mm² lub 5×16 mm², zależnie od tego, ile prądu potrzebujesz i jak daleko jest od przyłącza.
- Kabel YAKY: To jego aluminiowy kuzyn, też z izolacją PVC. Zazwyczaj jest tańszy od miedzianego i stosuje się go w instalacjach niskiego i średniego napięcia. Aluminium jest lżejsze, ale gorzej przewodzi prąd niż miedź, co wpływa na jego parametry i cenę. YAKY też ma dobrą izolację i wytrzymałość mechaniczną do układania w ziemi. Czasem spotkasz też odmianę YAKXS do podobnych zastosowań.
Wybór między YKY a YAKY zależy od Twoich konkretnych potrzeb, tego, jak długo ma to wszystko działać, jakie masz wymagania instalacyjne i jaki masz budżet. Osobiście, do domów często polecam YKY z miedzi. Jest bardziej niezawodny w dłuższej perspektywie dzięki lepszej przewodności i mniejszej podatności na korozję.
Polskie normy i przepisy dotyczące kabli ziemnych
W Polsce, instalując kabel ziemny, musisz trzymać się kilku ważnych przepisów. Najważniejsza jest norma N-SEP-E-004 Polskiego Komitetu Normalizacyjnego. Przestrzeganie jej to podstawa, żeby wszystko było bezpieczne i działało jak należy przez długi czas.
Norma ta dokładnie określa, na jakiej głębokości kłaść kable:
- Kable niskiego napięcia (do 1 kV):
- Poza terenami rolnymi: minimum 70 cm.
- Pod chodnikami lub ścieżkami z płyt: minimum 50 cm.
- W rurze osłonowej: minimum 40 cm.
- Kable średniego napięcia (1-20 kV):
- Poza terenami rolnymi: minimum 80 cm.
- Tereny rolnicze lub miejsca o dużym obciążeniu mechanicznym:
- Minimum 1 metr lub więcej.
- Dla wyższych napięć: nawet 90-120 cm.
Pamiętaj też o stosowaniu odpowiednich kabli, takich jak YKY czy YAKY. Muszą być przystosowane do układania w ziemi. Ważne jest też właściwe oznakowanie trasy kabla taśmą ostrzegawczą – niebieską dla napięcia do 1 kV i czerwoną dla wyższych napięć. Kładzie się ją bezpośrednio nad kablem. Zachowaj też odpowiednie odległości od innych podziemnych instalacji – minimum 0,5 metra od rur z wodą czy gazem. Na skrzyżowaniach kabel powinien być co najmniej 20 cm niżej i dodatkowo zabezpieczony rurą.
Przed zasypaniem wykopu, zrób dobrą podsypkę z piasku – co najmniej 10 cm pod kablem i tyle samo nad nim. To pomoże w odprowadzaniu ciepła i ochronie. Na koniec, elektryk musi przeprowadzić wszystkie potrzebne pomiary i testy, żeby potwierdzić, że wszystko jest w porządku.
Jak wybrać i zaplanować trasę kabla ziemnego? Praktyczny przewodnik
Dobry plan to połowa sukcesu, zwłaszcza przy układaniu kabla ziemnego. Eksperci podkreślają, że trzeba dopasować kabel do tego, co masz na działce i ile prądu będzie potrzebne. Norma N-SEP-E-004 powie Ci, jakie kable (np. YKY, YAKY) i z jaką izolacją są najlepsze. Chodzi o to, żeby kabel był odporny na wilgoć, zmiany temperatury i uderzenia – wtedy posłuży długo.
Zanim zaczniesz kopać, dokładnie obejrzyj teren. Zobacz, jaki masz grunt, czy trasa nie koliduje z innymi rurami czy kablami i czy nie ma tam ryzyka zalania. Najlepiej wybrać najkrótszą drogę od punktu zasilania do domu – to oszczędność i mniej kłopotów. Pozbądź się też kamieni, korzeni czy gruzu z wykopu.
- Przygotowanie podłoża: Ułóż na dnie wykopu co najmniej 10 cm warstwy czystego piasku. Na nim spocznie kabel, a potem przysyp go kolejnymi 10 cm piasku. Pamiętaj o odpowiedniej głębokości – minimum 70 cm dla niskiego napięcia poza terenami rolniczymi.
- Oznakowanie trasy: Po ułożeniu kabla i zasypaniu piaskiem, koniecznie połóż taśmę ostrzegawczą (niebieską dla napięcia do 1 kV). Powinna znaleźć się około 25-35 cm nad kablem. To ważne ostrzeżenie dla tych, którzy będą kopać w przyszłości.
Kable ziemne a linie napowietrzne – kiedy pod ziemię?
Kabel ziemny i linia napowietrzna to dwa zupełnie inne światy, jeśli chodzi o dostarczanie prądu.
Kabel ziemny ma grubszą izolację, która chroni go przed uderzeniami, wilgocią i temperaturą gruntu. Jest o wiele odporniejszy na pogodę – wiatr, deszcz, słońce – i nie widać go, co daje estetyczny wygląd. Jest też po prostu bezpieczniejszy, bo minimalizuje ryzyko porażenia prądem.
Linie napowietrzne często mają cieńszą izolację, bo nie stykają się z ziemią. Ich montaż jest zazwyczaj szybszy i tańszy, bo nie trzeba kopać. Ale są bardziej narażone na awarie spowodowane przez burze, śnieg, wiatr, a nawet spadające gałęzie.
Jeśli zależy Ci na trwałości, estetyce i bezpieczeństwie, kabel ziemny będzie najlepszym wyborem. Linie napowietrzne można rozważać jako rozwiązanie tymczasowe albo gdy koszty są najważniejsze, a wygląd i pełne bezpieczeństwo nie są priorytetem.
Koszt instalacji kabla ziemnego do domu
Instalacja kabla ziemnego to wydatek rzędu 45–85 złotych za metr bieżący. Dokładna cena zależy od wielu rzeczy: gdzie mieszkasz, jaki masz teren (czy łatwo się kopie), na jakiej głębokości ma być kabel i jaki typ kabla wybierzesz (np. miedziany YKY). Ta cena zazwyczaj obejmuje wszystko: wykop, podsypkę z piasku, ułożenie kabla (czasem w rurze dla dodatkowej ochrony) i zasypanie.
W porównaniu do układania przewodów wewnątrz domu, to droższe rozwiązanie. Układanie przewodów na tynku kosztuje od 1,5 do 15 zł/mb, a zrobienie punktu elektrycznego (gniazdka, włącznika) to dodatkowe 28–130 zł. Całkowity koszt przyłączenia domu, czyli oprócz kabla ziemnego, formalności, przyłącze i prace w budynku, może zaczynać się od około 5,5 tysiąca złotych i rośnie wraz z odległością i skomplikowaniem terenu. Mimo wyższych kosztów na początku, inwestycja w kabel ziemny naprawdę się opłaca dzięki trwałości i niezawodności na lata.
Konserwacja i potencjalne awarie kabli ziemnych
Kable ziemne są wytrzymałe, ale nie wieczne. Z czasem ich izolacja naturalnie się starzeje, a jeśli do gleby dostaną się jakieś chemikalia lub wilgoć, żyły mogą zacząć korodować. To wszystko może osłabić parametry kabla. Statystyki mówią, że na 100 kilometrów linii kablowych zdarza się rocznie od 16 do 20 uszkodzeń.
Najczęściej awarie wynikają z błędów podczas samej instalacji:
- Uszkodzenia mechaniczne: Powstałe podczas budowy lub innych prac ziemnych.
- Zbyt płytkie ułożenie: Kabel jest bardziej narażony na uszkodzenia.
- Brak odpowiednich rur osłonowych: Niektóre kable potrzebują dodatkowej ochrony.
- Nieszczelne połączenia kablowe: Wilgoć dostająca się do środka to duży problem.
- Stosowanie niewłaściwego typu kabla: Nie każdy kabel nadaje się do układania w ziemi.
Żeby uniknąć problemów, warto co jakiś czas zlecić diagnostykę instalacji. Dzięki temu można wykryć ewentualne problemy z izolacją, zanim dojdzie do przerwy w zasilaniu. Jeśli elektryk stwierdzi jakieś nieprawidłowości, najlepiej wymienić uszkodzony fragment, zanim zrobi się większa awaria. Najlepszą metodą na zapobieganie awariom jest po prostu prawidłowy montaż zgodny z normami.
Podsumowanie: jaki kabel ziemny do domu wybrać i jak zaplanować instalację?
Podsumowując, wybór odpowiedniego kabla ziemnego to klucz do bezpieczeństwa i niezawodności zasilania Twojego domu. Zdecydowanie polecam miedziane kable typu YKY, na przykład w przekrojach 5×10 mm² lub 5×16 mm². Są lepsze pod względem przewodności, trwałości i odporności na warunki w ziemi.
Pamiętaj też, żeby bezwzględnie przestrzegać polskich norm, zwłaszcza normy N-SEP-E-004. Mówi ona o tym, jak głęboko kłaść kabel (minimum 70 cm dla niskiego napięcia poza terenami rolniczymi), że potrzebna jest podsypka piaskowa i taśma ostrzegawcza nad kablem.
Planując trasę, wybierz najkrótszą drogę i unikaj problematycznych miejsc. Zadbaj o odpowiednie odległości od innych instalacji podziemnych. Pamiętaj, że dobrze położony kabel ziemny to inwestycja w spokój i bezpieczeństwo na lata. Zawsze najlepiej skorzystać z pomocy wykwalifikowanego i certyfikowanego elektryka. Tylko profesjonalne podejście gwarantuje, że Twój dom będzie bezpiecznie i niezawodnie zasilany przez długie lata.
FAQ (Często Zadawane Pytania)
Co ile lat wymienia się kabel ziemny?
Trudno jednoznacznie określić żywotność kabla ziemnego, bo zależy to od wielu czynników: jakości kabla, warunków w ziemi, głębokości ułożenia i obciążenia. Dobrze zainstalowany kabel powinien wytrzymać kilkadziesiąt lat. Regularne przeglądy pomogą ocenić jego stan i zdecydować o ewentualnej wymianie, zanim dojdzie do awarii.
Czy kabel YKY można kłaść bezpośrednio w ziemi?
Tak, kabel YKY jest przeznaczony do układania bezpośrednio w ziemi, bo ma odpowiednią izolację i powłokę ochronną. Ale żeby było bezpieczniej i trwalsze, zdecydowanie warto zrobić podsypkę z piasku i położyć taśmę ostrzegawczą. To dodatkowa ochrona i pomoc w przyszłej identyfikacji kabla.
Jaka jest minimalna głębokość zakopania kabla ziemnego do domu?
Zgodnie z polskimi normami, dla kabli niskiego napięcia (do 1 kV) minimalna głębokość to 70 cm poza użytkami rolnymi. Pod chodnikami lub ścieżkami wystarczy 50 cm, a w rurze osłonowej nawet 40 cm. Na terenach rolniczych lub w miejscach intensywnie użytkowanych, trzeba kłaść kabel głębiej – minimum 1 metr.
Czy lepiej wybrać kabel miedziany czy aluminiowy do domu?
Do zasilania domów zdecydowanie polecam kabel miedziany, czyli YKY. Miedź lepiej przewodzi prąd niż aluminium, co oznacza mniejsze straty energii i mniejsze nagrzewanie się kabla. Kable miedziane są też zazwyczaj trwalsze i mniej podatne na korozję, co jest ważne w gruncie. Kable aluminiowe (YAKY) są tańsze, ale dla najwyższego bezpieczeństwa i niezawodności w domu, miedziany kabel ziemny to lepszy wybór.
